Kiểu: | Người vận hành cửa tự động | Cung cấp điện: | Điện áp xoay chiều 110 V / 220v |
---|---|---|---|
Cách sử dụng: | cổng trượt dân cư | Chức năng: | Điều khiển, lái xe |
Trọng lượng tối đa của cổng: | 1800 KG | Vật chất: | Đúc hợp kim nhôm |
Điểm nổi bật: | sliding gate opener motor,automatic sliding gate opener |
Ổ cắm báo động Ổ cắm mở cửa trượt, Động cơ cửa lùa
Tổng quan

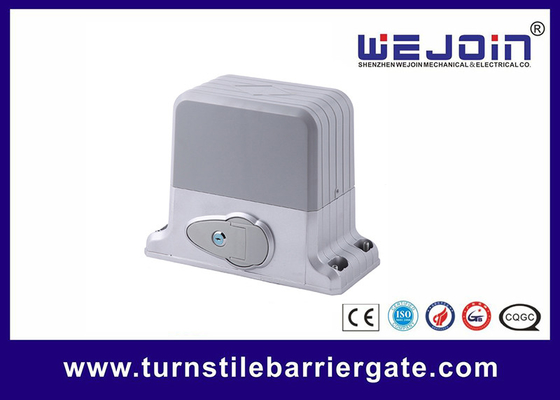

Đây là một nhà điều hành cổng trượt thông thường, với thiết kế hoàn toàn mới, cấu trúc ly hợp hoàn toàn mới, thiết kế bên ngoài thời trang và kỹ thuật điều khiển hoàn toàn mới, làm cho động cơ trở nên nhân văn hơn.
Hơn nữa, thiết kế cơ điện tích hợp và vẻ ngoài hợp lý cũng làm cho sản phẩm của chúng tôi trông thời trang và thanh lịch hơn.
Chức năng
1. Thiết kế cơ điện tích hợp
2. Khởi động mềm điện tử
3. Đảo ngược chướng ngại vật
4. Ổ cắm quang hồng ngoại
5. Ổ cắm báo động
6. Điều khiển dây và điều khiển từ xa
7. Chậm đóng cửa
8. Điều chỉnh độ nhạy đảo ngược
9. Làm chủ xe buýt (nhiều cách vận hành khác nhau)
10. Tự động khởi động
Dữ liệu kỹ thuật động cơ cổng trượt
Mô hình | MP202 | |
Vôn | 220 V ± 10% | 110 V ± 10% |
Hiện hành | 2.7A | 5,8A |
Điện hấp thụ | 594W | 638W |
Nhiệt độ làm việc | -35oC + 85oC | |
Độ ẩm tương đối | ≤90% | |
Khoảng cách điều khiển từ xa | 50 triệu | |
Số chế độ | M = 4 | |
Tốc độ bánh răng | 58,5rpm | 70,2rpm |
Mô-men xoắn | 35NM | |
Trọng lượng tối đa của cổng | 1800kg | |
Tốc độ du lịch | 11m / phút | 13,2m / phút |
Tỉ lệ giảm | 23: 1 | |
Nhiệt độ bảo vệ quá tải | 130oC |
Cơ sở động cơ và nó được cài đặt
1. Lắp đặt đế động cơ: đặt vị trí lắp đặt của khay cơ sở theo kích thước của động cơ và chiều cao của vị trí lắp đặt của giá bánh răng. Sau đó, nhúng các bu lông trong nâng cao hoặc sử dụng các bu lông mở rộng để nhúng đế vào nền xi măng.

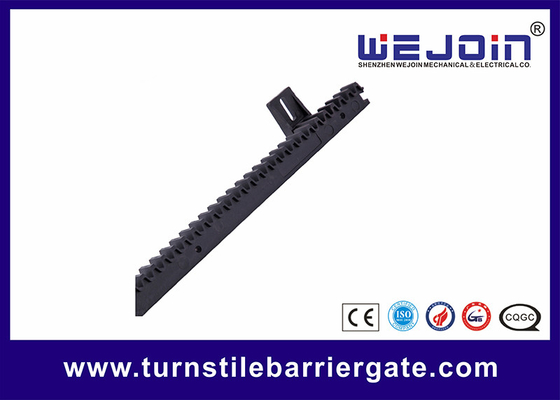

2. Nếu giá đỡ bánh răng đã được lắp đặt, cố định mô tơ vào đế và xoay ly hợp với phím ly hợp sang vị trí tắt, sau đó đặt bánh răng của khớp nối động cơ ngay với giá đỡ bánh răng, sau đó là vị trí của đế có thể thiết lập. Tắt động cơ và sửa chữa cơ sở.
Lắp đặt động cơ
1. Đặt động cơ trên đế, cố định mô tơ bằng vít lục giác.
2. Nới lỏng bốn ốc vít trên vỏ ngoài và tháo vỏ Kết nối dây theo sơ đồ điện. Sau khi gỡ lỗi, cài đặt shell và sửa nó bằng bu lông.
