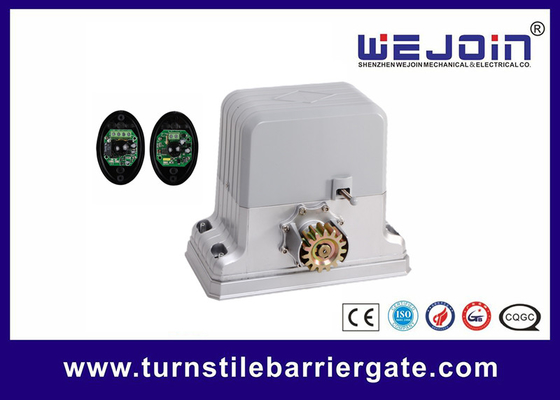

Động cơ cổng trượt hạng nặng 220 V AC Tự động khởi động mềm điện tử CE Phê duyệt
Chức năng
1. Thiết kế cơ điện tích hợp
2. Khởi động mềm điện tử
3. Đảo ngược chướng ngại vật
4. Ổ cắm quang hồng ngoại
5. Ổ cắm báo động
6. Điều khiển dây và điều khiển từ xa
7. Chậm đóng cửa
8. Điều chỉnh độ nhạy đảo ngược
9. Làm chủ xe buýt (nhiều cách vận hành khác nhau)
10. Tự động khởi động
Dữ liệu điện tử
Khởi đầu mềm: CÓ
Dừng trên chướng ngại vật (điều chỉnh độ nhạy): CÓ
Tự động khởi động (ở nhiệt độ đóng băng): CÓ
Điều khiển từ xa: 418 MHz (50m, xấp xỉ)
Kiểm soát dây: Có sẵn
Tự động đóng: CÓ
Ổ cắm phát hiện vòng lặp xe: CÓ
Ổ cắm photocell: CÓ
Ổ cắm đèn báo động: CÓ
Dữ liệu động cơ
Mô hình | WJKMP202 | |
Vôn | 220 V ± 10% | 110 V ± 10% |
Điện hấp thụ | 594W | 638W |
Tốc độ của xe gắn máy | 1350rpm | 1620rpm |
Tốc độ bánh răng | 58,5rpm | 70,2rpm |
Tốc độ du lịch | 11m / phút | 13,2m / phút |
Trọng lượng sản phẩm (khoảng) | 10,19kg | 10,25kg |
Trọng lượng tối đa của cổng | 1800kg | |
Lắp đặt giá đỡ
Làm cho bánh răng của giá bánh răng hướng xuống sàn. Làm cho bánh răng của giá đỡ khớp với bánh răng của động cơ. Vặn chặt giá bánh răng vào cửa bằng ốc vít. Đẩy cổng và làm cho nó di chuyển toàn bộ tuyến đường Nhanh chóng chuyển bánh răng đến cổng sau khi đảm bảo rằng cổng chạy trơn tru toàn bộ tuyến đường
Giá đỡ thường được cài đặt mảnh sau khi mảnh. Để tránh phối màu hoặc chặn, vui lòng điều chỉnh khe hở của giá bánh răng. Chúng tôi đề xuất một cách (tham khảo Hình 3): sửa giá đỡ1 và giá đỡ sau khi điều chỉnh hai giá đỡ với giá đỡ điều chỉnh nhỏ.
Để ý
1) Điện áp làm việc bằng 10% điện áp định mức, sử dụng bộ điều chỉnh công suất nếu trong khu vực điện áp cung cấp dễ bay hơi.
2) Mô-đun bánh răng: M = 4 Bánh răng vô hướng: Z = 15. Vui lòng sử dụng giá tương ứng.
3) Cổng phải cân bằng và đẳng cấp. Vì vậy, các thiết bị và giá đỡ có thể sửa chữa tốt.
4) Khoảng cách giữa các bánh răng nên người vận hành cổng có thể di chuyển trơn tru.
