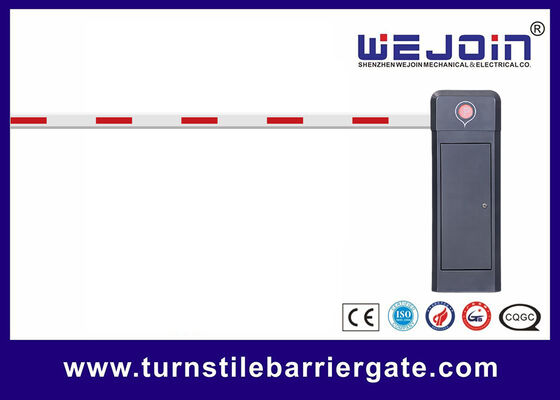

Thiết kế cấu trúc đặc biệt Cần thẳng 6m cho Hệ thống rào chắn tay đòn tự động
Giải thích Giao diện Bộ điều khiển Cổng rào chắn
|
Mục |
Giải thích |
|
Giao diện Điều khiển Dây |
Giao diện này khả dụng cho hệ thống đỗ xe, cũng khả dụng cho bộ điều khiển bên ngoài để điều khiển cổng rào chắn. LÊN: Đoản mạch “LÊN” và “GND” XUỐNG: Đoản mạch “Xuống” và “GND” Dừng: Đoản mạch “Dừng” và “GND” |
|
Giao diện Chống va đập |
Cảm biến quang điện hồng ngoại: cần sẽ nâng lên khi đoản mạch “Giao diện cảm biến quang điện hồng ngoại” và “GND” trong khi cần hạ xuống. Bộ dò vòng lặp: cần sẽ nâng lên khi đoản mạch “giao diện bộ dò vòng lặp” và “GND” trong khi cần hạ xuống; ở vị trí giới hạn trên, cần sẽ tự động hạ xuống sau khi hai giao diện này ngắt kết nối. |
|
Giao diện Truyền thông RS485 |
Nó được sử dụng để điều khiển cổng rào chắn hoặc kiểm tra trạng thái của cổng rào chắn bằng máy tính hoặc hệ thống; cũng được sử dụng để điều khiển trực tuyến các cổng rào chắn được ghép nối đồng bộ. |
Mẫu: WJCB01VF-H, WJCB01VF-I
Tốc độ Vận hành:1-4S, 2-6S
Loại Cần: Thẳng, Gấp 90°, Gấp 180°, 2 Hàng rào, 3 Hàng rào
Chiều dài Cần tối đa:8M
Điện áp Đầu vào: AC100-265V
Tần số: 50/60HZ
Điện áp Động cơ: DC24V
Xếp hạng Vỏ: IP54
Nhiệt độ Vận hành: -30°C ~ +70°C
MTBF: 6.000.000 lần
Ứng dụng Lưu lượng Giao thông: Hoạt động liên tục 24 giờ
Công suất Động cơ Tối đa: 240W, 180W
Tốc độ Động cơ Tối đa: 500 vòng/phút, 360 vòng/phút
Mô-men Xoắn Tối đa:280N.m, 320N.m
1.Truyền động động cơ điều khiển tần số thay đổi DC, được trang bị với thanh kết nốicơ chế truyền động, lò xo cân bằng, hoạt động ổn định và đáng tin cậy, tuổi thọ động cơ lên đến6 triệu lần, tuổi thọ lò xo 500.000 lần.
2. Với chức năng tự đảo chiều khi gặp chướng ngại vật, cần sẽ tự đảo chiều khi gặp chướng ngại vật trong quá trình đóng.
3. Hỗ trợ radar bên ngoài, cuộn dây, chức năng chống va đập bằng hồng ngoại, tích hợp đầu ra nguồn DC 12V, có thể được sử dụng để cấp nguồn cho radar bên ngoài.
4. Hỗ trợ giao tiếp RS485 hoặc kết nối ngoại tuyến RS485.
5. Tùy chọn mô-đun Bluetooth, gỡ lỗi thuận tiện các rào chắn thông qua các chương trình nhỏ.
6. Màn hình LCD lớn, menu trực quan bằng tiếng Anh, dễ dàng lựa chọn và gỡ lỗi chức năng.
7. Có thể thay đổi cài đặt bên trái và cài đặt bên phải.
