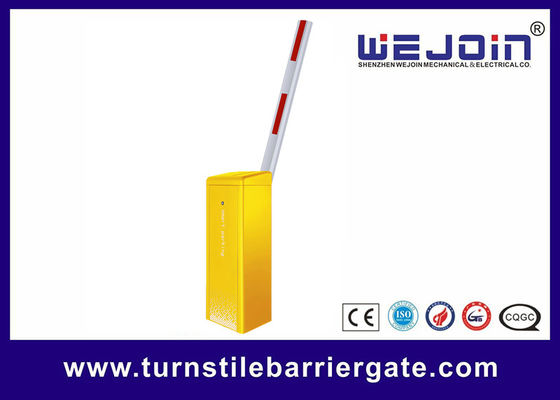

Cổng rào chắn bãi đỗ xe hiệu suất cao, có thể tùy chỉnh và linh hoạt để bảo mật bãi đỗ xe
Giới thiệu tóm tắt về Cổng rào chắn tự động
Sản phẩm bao gồm bốn phần: tủ, cơ cấu truyền động, bộ điều khiển và cần. Nó phân biệt giữa lắp bên trái và lắp bên phải, và nó được sử dụng trong hệ thống kiểm soát ra vào bãi đỗ xe.
Sản phẩm này được chia thành ba loại: cổng rào chắn với cần thẳng, cổng rào chắn với cần gập và cổng rào chắn với cần hàng rào.
Các tính năng cơ bản của Rào chắn cần
1. Được điều khiển bởi động cơ và được trang bị cơ cấu truyền động liên kết và lò xo cân bằng, nó hoạt động ổn định và đáng tin cậy. Tuổi thọ động cơ vượt quá 2,5 triệu lần và tuổi thọ lò xo đạt 500.000 lần.
2. Tất cả các mẫu đều có chức năng cảm biến chướng ngại vật - bật lại. Khi cần rào chắn gặp vật cản trong quá trình hạ xuống, nó sẽ tự động bật lại.
3. Nó hỗ trợ kết nối bên ngoài của radar, bộ dò vòng lặp và các chức năng chống va chạm bằng hồng ngoại. Với đầu ra nguồn DC 12V tích hợp, nó có thể cung cấp năng lượng cho các thiết bị radar bên ngoài.
|
Loại cần |
Chiều dài cần (Mét: M) |
Đường kính lò xo Φ (mm) |
|
Cần thẳng không có cao su |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
|
4.8＞L≥3.5 |
Φ5.5 |
|
|
3.5＞L≥2.5 |
Φ4.5 |
|
|
Cần thẳng có cao su |
6≥L＞5.3 |
Φ6.8+Φ4.5 |
|
5.3≥L≥4.3 |
Φ5.5+Φ4.5 |
|
|
4.3＞L≥3.5 |
Φ4.5+Φ4.5 |
|
|
3.5＞L≥3 |
Φ5.5 |
|
|
3＞L |
Φ4.5 |
Giao diện bộ điều khiển cổng rào chắn
1. Giao diện điều khiển dây:
Giao diện này có sẵn cho hệ thống đỗ xe, cũng có sẵn cho bộ điều khiển bên ngoài để điều khiển cổng rào chắn.
2. Giao diện chống va đập:
Cảm biến quang điện hồng ngoại:Cần sẽ nâng lên khi đoản mạch "Cảm biến quang điện hồng ngoại" và "GND"giao diệntrong khi cần hạ xuống.
Bộ dò vòng lặp:Cần sẽ nâng lên khi đoản mạch "bộ dò vòng lặp" và "GND"giao diệntrong khi cần hạ xuống; khi cần di chuyển đến vị trí giới hạn trên, cần sẽ hạ xuống sau khi "bộ dò vòng lặp" và "GND"giao diệnngắt kết nối.
3. Giao diện đầu ra rơ le:
Đầu ra rơ le có thể được thiết lập để đáp ứng các yêu cầu ứng dụng khác nhau bằng cách thiết lập chế độ đầu ra. Để biết chi tiết, vui lòng tham khảo mục H-16 của cài đặt nâng cao. Mặc định là đầu ra tín hiệu giới hạn như sau:
Khi rào chắn mở đến vị trí giới hạn trên, COM và LmO được kết nối;
Khi rào chắn đóng đến vị trí giới hạn dưới, COM và LmC được kết nối;
Trong quá trình mở và đóng, COM và LmC, LmO bị ngắt kết nối.
