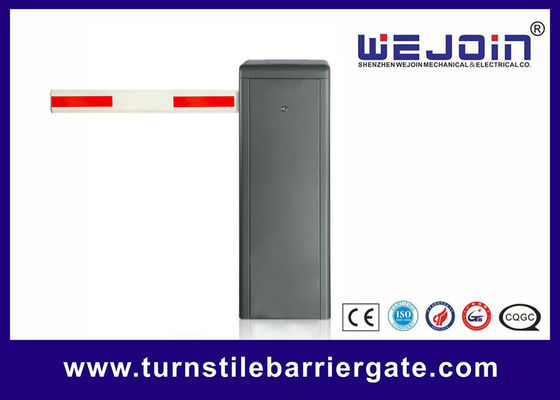

Cổng rào chắn bãi đậu xe hiệu suất cao 100% Duty Cycle để bảo mật bãi đậu xe
Giới thiệu tóm tắt về Cổng rào chắn tự động
Sản phẩm bao gồm bốn phần: tủ, cơ cấu truyền động, bộ điều khiển và cần. Nó phân biệt giữa lắp bên trái và lắp bên phải, và nó được sử dụng trong hệ thống kiểm soát lối vào và lối ra bãi đậu xe.
Sản phẩm này được chia thành ba loại: cổng rào chắn với cần thẳng, cổng rào chắn với cần gập và cổng rào chắn với cần hàng rào.
Dữ liệu kỹ thuật của Rào chắn cần
1. Nhiệt độ làm việc (động cơ): -35℃~ + 70℃
2. Điện áp đầu vào nguồn: AC100~264V
3. Điện áp đầu vào bộ điều khiển: DC24V±10%, 7.5A
4. Công suất động cơ: 180W
5. Độ ẩmtương đối: 30%~80%, không ngưng tụ
6. Khoảng cách điều khiển từ xa: mở và không bị cản trở, L≤50M
7. Tốc độ chạy: 1.5~6 giây có thể điều chỉnh
8. MTBF: 3.000.000 lần
|
Loại cần |
Chiều dài cần (Mét: M) |
Đường kính lò xo Φ (mm) |
|
Cần thẳng không có cao su |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
|
4.8＞L≥3.5 |
Φ5.5 |
|
|
3.5＞L≥2.5 |
Φ4.5 |
|
|
Cần thẳng có cao su |
6≥L＞5.3 |
Φ6.8+Φ4.5 |
|
5.3≥L≥4.3 |
Φ5.5+Φ4.5 |
|
|
4.3＞L≥3.5 |
Φ4.5+Φ4.5 |
|
|
3.5＞L≥3 |
Φ5.5 |
|
|
3＞L |
Φ4.5 |
Giao diện bộ điều khiển cổng rào chắn
1. Giao diện điều khiển dây:
Giao diện này có sẵn cho hệ thống đỗ xe, cũng có sẵn cho bộ điều khiển bên ngoài để điều khiển cổng rào chắn.
2. Giao diện chống va đập:
Tế bào quang điện hồng ngoại: Cần sẽ nâng lên khi đoản mạch "Tế bào quang điện hồng ngoại" và "GND" giao diện trong khi cần hạ xuống.
Bộ dò vòng lặp: Cần sẽ nâng lên khi đoản mạch "bộ dò vòng lặp" và "GND" giao diện trong khi cần hạ xuống; khi cần di chuyển đến vị trí giới hạn trên, cần sẽ hạ xuống sau khi "bộ dò vòng lặp" và "GND" giao diện ngắt kết nối.
3. Giao diện đầu ra rơ le:
Đầu ra rơ le có thể được thiết lập để đáp ứng các yêu cầu ứng dụng khác nhau bằng cách thiết lập chế độ đầu ra. Để biết chi tiết, vui lòng tham khảo mục H-16 của cài đặt nâng cao. Mặc định là đầu ra tín hiệu giới hạn như sau:
Khi rào chắn mở đến vị trí giới hạn trên, COM và LmO được kết nối;
Khi rào chắn đóng đến vị trí giới hạn dưới, COM và LmC được kết nối;
Trong quá trình mở và đóng, COM và LmC, LmO bị ngắt kết nối.
